我們一起先了解下電動葫蘆：

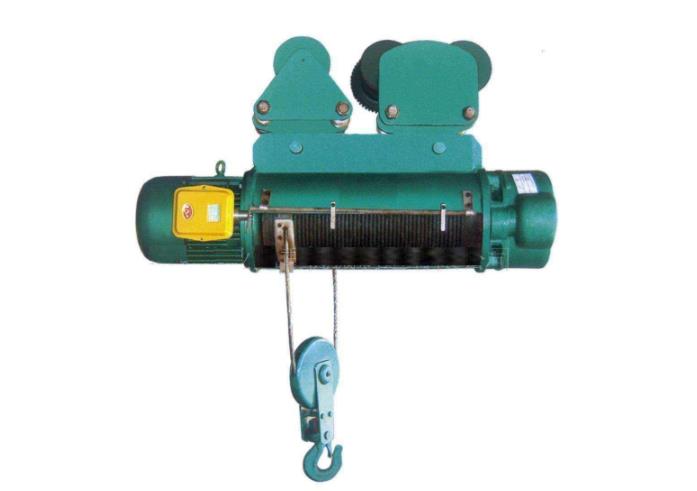

　　電動葫蘆是一種輕小型起重設備，安裝于起重機或駕駛上，體積小、重量輕、操作簡易、方便使用等特性，多用以工礦企業、倉儲港口等場所。電動葫蘆吊重一般為0.1～80噸，起吊高度為3～30米。由電機、傳動機構和卷筒或鏈輪構成，分成鋼絲繩電動葫蘆和環鏈電動葫蘆二種。

　　1.先用萬用表側電阻，從電動葫蘆電機里出去的三根線，有一根是公共整個線，此外兩根是繞組的進線。(如分不清主副得話兩根繞組進線和公共端線的電阻是一樣大的，如分主副繞組得話主繞組和公共端得電阻要超過副繞組和公共整個電阻)。

　　2.分辨主副繞組，看電動葫蘆電機中的線的單碇 根數判斷，分主副繞組而且規定是正反轉得話從電機里出去線的單碇 根數少是4根，如果是3根就可判斷不是分主副繞組。

　　3.電動葫蘆接線主要是葫蘆行為主體和搖桿的操作，一般狀況下，操作搖桿上設立六個按鈕，各自是紅、綠和四個方向鍵，葫蘆上帶接線端子排，也就是用以聯接葫蘆行為主體與搖桿的地區，依據線所相匹配的色調，開展接線就可以。

　　電動葫蘆電氣裝置關鍵由電氣控制系統箱，按鈕開關，限位器及聯接導線構成。

　　卷揚電機和尺寸車電機一樣，也是由2個接觸器控制正反面向，正反面向也具備互鎖，不一樣的是在其主控制回路中串入了結火限位器來做為升高降低的限位。

　　斷火限位器基本原理：它從接觸器正反轉下方引出5根火線。在5根線中一根火線做公共線(人們一般 采用B相作公共線)，卷揚上下控制接觸器下方導線各自聯接上倆對觸點。當升高或降低到一定高度時，導繩器會推動撞塊頂分斷火限位器，進而斷掉電機開關電源確保設備不會損壞。斷火限位器作位電動葫蘆一道電氣設備防御，平時不必使其經常動作，在其下屬要再裝一個限位開關。二者間距要適度。

　　按鈕開關控制盒的操作工作電壓一般為380V或36V，依據按鈕開關上所示方位符號，正確輕按按鈕，根據控制箱里繼電器吸合與斷掉，能夠 控制葫蘆的動作。

　　在遙控器中，上與下、左與右、前與后均有互鎖，避免另外按壓一組按鈕時電機有動作。

　　在機體上均有大貨車和小車走動限位開關，在路軌兩側設定彈性緩沖器，確保電動葫蘆行到兩邊部出軌或避免撞壞機體。

　　在卷揚上帶升高限位撞塊，和斷火限位器具有雙維護的功效。在沒有低限位的電動葫蘆中，在吊鉤處在工作部位時，卷筒上的鋼絲繩務必保存3圈之上安全圈。
